凸輪分割器在自動化行業中作為設備的核心部件，在設計的時候工程師在選擇分割器型號和驅動角要慎重，如果分割

 器的型號或者驅動角在選擇上出現了錯誤，造成分割器不能使用或者達不到設備運行要求，需要更換分割器而要拆裝

設備時會造成不好的影響，費時費力，甚至有可能造成設備達不到客戶的使用要求，報廢處理，那么如何選擇分割器的

型號和驅動角呢？三福士凸輪分割器小編今天大概介紹下分割器的驅動角的選擇

 凸輪分割器的驅動角指的是當出力軸分度時（也就是轉盤旋轉時），入力軸旋轉的角度，這個角度越大間歇運行越平

穩，它和靜止角的總和是360度，常用的驅動角有90度（靜止角270）,120度（靜止角240度）,180度（靜止角180度），270度（靜止角90度），300度（靜止角60度）.

 那么如何選擇一臺分割器的驅動角呢？首先要根據設備運轉的時候動停的節拍來選擇，舉例說明：比如一臺6工位的轉

盤式組裝設備，設備要求工位1旋轉到工位2旋轉的時間是1秒（注意這個只是指轉盤從工位1轉到工位2旋轉的這個時間

），轉到位置后停下來加工的時間也是1秒，轉位的時間和停止的時間是一樣的，也就是1:1動停比那么分割器的驅動角

可以選擇180度，因為180度的驅動角1，停止角也是180度，動停比是1:1剛好和設備所要求的一樣，如果配的電機是

調速電機那么這個時間也是可以調節的，比如調節成轉位時間0.8秒，那么停止的時間也是0.8秒，只要選180度動停比都

是1:1，所以設備在運行時節拍要完全和驅動角一樣才可以選擇這種驅動角。這種情況設備工作是完全按照凸輪分割器

驅動角的節拍來運轉，所以電機是連續運轉的。和上面的一樣，如果設備要求從工位1選擇到工位2旋轉時間是1秒，停止

的時間是2秒，這個節拍也是完全固定的，那么久選擇120度驅動角，動停比是1:2的（驅動角120度，靜止角240度，所以

是1:2），轉位時間1秒，停止時間3秒，那么就是90度的（注意120度和90度的曲線比較陡目前都是一些盤面比較小一特

殊的高速設備使用的比較多，一般不選用）。

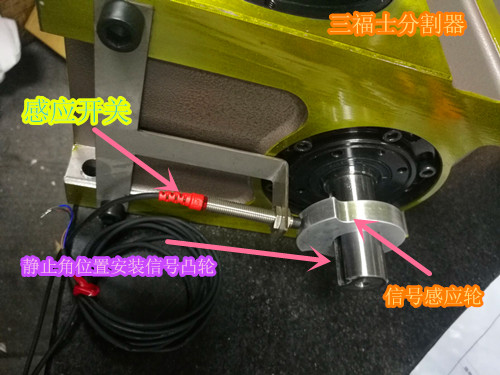

 但是在我們日常所使用和設計的設備中有8成的設備都是這么一個情況，比如8工位工位1旋轉到工位2旋轉的時間是1秒，轉到位置后停下來加工的時間有可能是2秒 或者3.5秒.或者更長不能確定加工的時間到底是多久，這種情況應該選擇多大的驅動角呢？這種情景在分割器驅動角中沒有剛好匹配的動停比驅動角，所以基本上都是選擇270度驅動角，動停比是3：1，驅動角270度，靜止角90，在靜止角90度的位置安裝一個信號感應凸輪配合接近開關，在這個位置讓電機停下來，停的時間自己控制，目前市場上用的設備基本上都是這么使用，為什么選擇270度呢？因為根據驅動角越大越平穩，270度的曲線比較順暢轉位，而且停止角只有90度，在這個90度范圍內控制和啟停電機能快速的讓分割器啟動.

 更多于凸輪分割器如何選型，配套電機等問題可以咨詢三福士凸輪分割器技術人員，提供轉盤設計參數給我們，我們提供分割器選型配套，3D圖紙等.
