同樣都是分度的機構，對于氣動分割器好，還是凸輪分割器更好，可能很多人都不大理解，下面三福士小編結合2種機構的工作原理和功能大概介紹下.

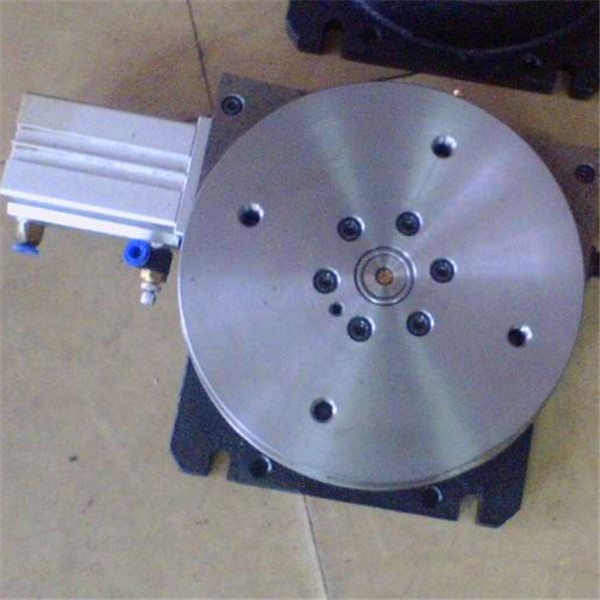

 一.氣動分割器

氣動分度盤是一個360度的轉盤，可以分多個工位進行轉動。主要是由氣壓為動力，其安裝盤徑比較大可以在各種加工生產中運用，它是一種臥式氣動轉盤，包括機箱，裝設在機箱外側壁上的驅動氣缸，還包括固設在機箱內的滑臺，滑臺上開設有滑槽，該滑槽內設有一可沿滑槽滑動的齒條，齒條的一端與驅動氣缸傳動連接，機箱內還裝設有一橫向轉軸，在轉軸上位于機箱內的部份依次套設有棘輪、齒輪，該齒輪與齒條相嚙合，轉軸的一端從機箱內伸出與轉盤固定連接，機箱內還裝設有棘輪同步裝置，還包括用于對棘爪進行定位的棘輪定位裝置，進行緩沖的緩沖裝置，將氣缸的直線運動轉換為工作臺在規定的分度數內作間歇運動，即氣缸每往復運動一次，工作臺轉動一個角度，然后停止，等待一個工位加工完畢后根據控制系統的指令再轉一個角度，如此循環動作，并可根據分度數定制所需的工位數、對工件進行橫向夾持的臥式氣動轉盤。

下面是氣動分度盤的五大特點：

1. 氣壓，信號或電氣信號配合（電磁閥，PLC）控制回路，整套即可使用，其缺點是運轉時如果在出現氣壓大小的不通運轉狀態會不穩定。

2. 分度盤運動狀態時，分度盤面依照工藝需求分割等份旋轉，盤面無升降起伏變化。

3. 反應速度快，可與攻牙機、鉆床、鉚釘機、超聲波、燙金、絲印、移印，CNC數控加工或其它工作機配合，形成自動生產、加工，組裝。

4. 其工作調整簡單，標準等份有4、6、8、12、24、48等，特殊分割可另行制造，分度盤旋轉盤面可根據工藝需要在360度范圍內，順時針或逆時針方向依次轉動。

5. 負載后慣性大時，容易出現移位之現像。

 二： 凸輪分割器  其工作原理是：

安裝在入力軸中的轉位凸輪與出力轉塔連接(如下圖)，以徑向嵌入在出力轉塔圓周表面的凸輪滾子，與凸輪的錐度支撐肋在它們相應的斜面作線性接觸。

當入力軸旋動時，凸輪滾子按照給定的位移曲線旋轉出力轉塔，而同時又沿肋的斜面滾動。在肋與凸輪的端面平衡的區域里，即在靜態范圍內，滾子接通其軸，但出力轉塔本身并不旋轉。錐度支撐肋通常與兩個或三個凸輪滾子接觸，以便入力軸的旋轉可均勻地傳送到出力軸。如果在錐度支撐肋的凸輪表面和凸輪滾子之間有不順滑情況，則會損害分割器。通過調整軸之間的距離可消除旋轉不順暢的現象。可通過調整預負荷來接近凸輪滾子和凸輪的彈性區，從而加強分割器的剛性。其結構和功能是轉位凸輪和凸輪滾子相結合的最佳性能，能進行高速操作

凸輪分割器特性： 1.定位精度高，標準的分割器定位誤差為正負30秒，由于是凸輪是結構，不存在累計誤差，1米的直徑定位誤差為0.07MM左右.

                 2.可定制成2.3.4.5.6.8.10.12.16.20.24.30等多工位

                 3.負載大，其軸向和徑向都可以承受一定的壓力，剛性好，高負載型可承受幾噸的壓力

                 4.運轉平穩，由于分度時由內部凸輪曲線分度，間歇完全靠內部結構完成不需要借助外部控制

                 5.安裝控制簡單，由普通電機帶動就可以工作，性價比高，可多臺聯動工作

                 6.種類多，可根據不同設備要求來選擇不同的傳動和安裝方式
