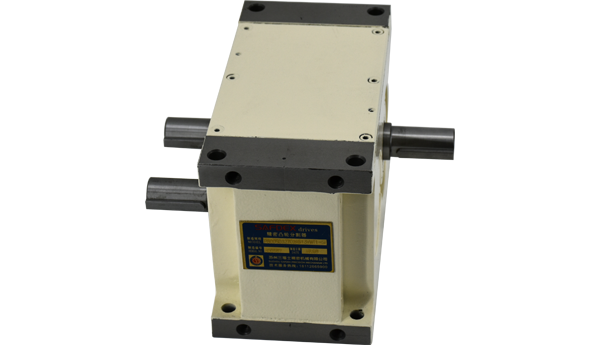

內含二片固定在入力軸的板型凸輪以及隨凸輪傳動的滾子轉塔出力軸，此分割器有平行共軛凸輪的機構設計，借由接合于入力軸上的二片板形凸輪轉動而傳動滾子轉塔旋轉而達成出力軸分度的功能，最適合供給節距較大的輸送帶傳動，或用于停留時間較長的間歇分度。另有三片式重負荷型式，更適合一些快速且長節距的輸送，并且停留時間亦比二片式長。

型號有：PU50DS/PU60DS/PU65DS/PU80DS/PU100DS/PU125DS/PU150DS/PU175DS/PU225DS/PU250DS/PU320DS/PU400DS

當入力軸旋動時，凸輪滾子按照給定的位移曲線旋轉出力轉塔，而同時又沿肋的斜面滾動。在肋與凸輪的端面平衡的區域里，即在靜態范圍內，滾子接通其軸，但出力轉塔本身并不旋轉。錐度支撐肋通常與兩個或三個凸輪滾子接觸，以便入力軸的旋轉可均勻地傳送到出力軸。如果在錐度支撐肋的凸輪表面和凸輪滾子之間有不順滑情況，則會損害分割器。通過調整軸之間的距離可消除旋轉不順暢的現象?？赏ㄟ^(guò)調整預負荷來接近凸輪滾子和凸輪的彈性區，從而加強分割器的剛性。其結構和功能是轉位凸輪和凸輪滾子相結合的最佳性能，能進行高速操作。

1、結構簡單：主要由立體凸輪和分割盤兩部分組成。

2、動作準確：無論在分割區，還是靜止區，都有準確的定位。完全不需要其它鎖緊元件?？蓪?shí)現任意確定的動靜比和分割數。

3、傳動平穩：立體凸輪曲線的運動特性好，傳動是光滑連續的，振動小，噪聲低。

4、輸出分割精度高：分割器的輸出精度一般≤± 50 〃。高者可達≤± 30 〃。

5、高速性能好：分割器立體凸輪和分割輪屬無間隙嚙合傳動，沖擊振動小，可實現高速，達 900rPm.

6、壽命長：分割器標準使用壽命為 12000 小時。

平衡共軛凸輪的機構設計，最適合供給節距較大的輸送帶傳動或用于停留時間較長的間歇分度?？筛鶕?jù)客戶要搭載精密減速機  電機，確保傳動精度，提高使用壽命。高硬度全磨制的凸輪系統滿足高精度自動化設備的需求。
