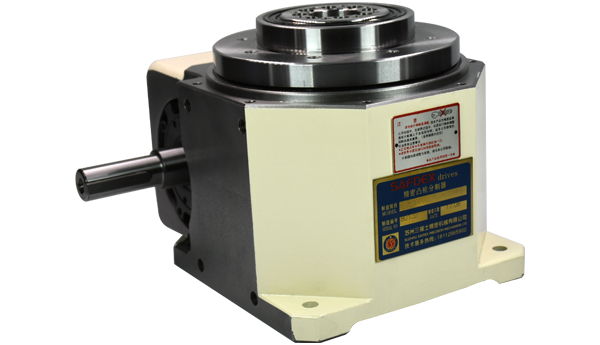

此系列機種之尺寸設計特性與凸緣型功能類似，于驅動運轉上可承受超大軸向負載及垂直徑向壓力，在輸出端有一凸起固定盤面及大孔徑空心軸，可搭配設置動態、靜態自動化周邊設備，可將動力源之電、油、氣等管路置于空心孔內，此系列機種廣泛應用于重負載、直結自動化設備之各類機構及產業機械等，作同步自動化間歇驅動。

型號有：80DT/110DT/140DT/180DT/210DT/250DT/350DT/438DT

當入力軸旋動時，凸輪滾子按照給定的位移曲線旋轉出力轉塔，而同時又沿肋的斜面滾動。在肋與凸輪的端面平衡的區域里，即在靜態范圍內，滾子接通其軸，但出力轉塔本身并不旋轉。錐度支撐肋通常與兩個或三個凸輪滾子接觸，以便入力軸的旋轉可均勻地傳送到出力軸。如果在錐度支撐肋的凸輪表面和凸輪滾子之間有不順滑情況，則會損害分割器。通過調整軸之間的距離可消除旋轉不順暢的現象?？赏ㄟ^調整預負荷來接近凸輪滾子和凸輪的彈性區，從而加強分割器的剛性。其結構和功能是轉位凸輪和凸輪滾子相結合的性能，能進行高速操作。

1、結構簡單：主要由立體凸輪和分割盤兩部分組成。

2、動作準確：無論在分割區，還是靜止區，都有準確的定位。完全不需要其它鎖緊元件?？蓪?shí)現任意確定的動靜比和分割數。

3、傳動平穩：立體凸輪曲線的運動特性好，傳動是光滑連續的，振動小，噪聲低。

4、輸出分割精度高：分割器的輸出精度一般≤± 30 〃。高者可達≤± 15 〃。

5、高速性能好：分割器立體凸輪和分割輪屬無間隙嚙合傳動，沖擊振動小，可實現高速，達 900rPm.

特點：

1，具有固定中空軸特性，適合自動化組立運用。2，可承載較大直徑的盤面，適用較大負荷之回轉臺式圓盤驅動場合。3、只適合水平安裝，無法垂直及倒立安裝，此系列機種之尺寸設計特性與凸緣型弁酮萓A于驅動運轉上可承受超大軸向負載及垂直徑向壓力，在輸出端有一凸起固定盤面及大孔徑空心軸，可搭配設置動態、靜態自動化周邊設備，可將動力源之電、油、氣管路置于空心孔內，此系列機種廣泛應用于重負載、直接自動化設備之各類機構及產業機械，作同步自動化間歇驅動。
