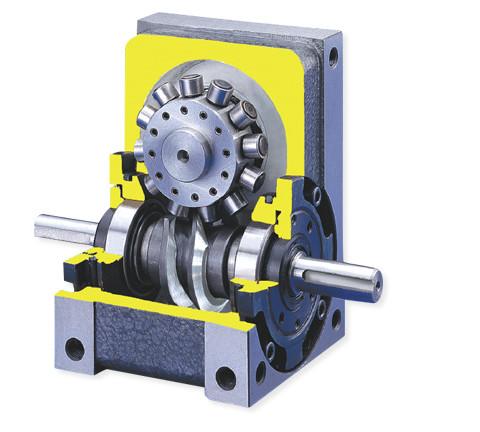

凸輪分割器內部是一種凸輪結構，由出力轉塔上分部的凸輪滾子和凸輪滾動接觸，驅使分割器旋轉分度，分割器的凸輪曲線根據設備要求的動停比不同，加工成不同的曲線，也就是大家常說的驅動角和靜止角，凸輪在旋轉的時候只有一個凸輪的曲線，如轉到運動角也就是驅動角時，轉盤開始分度，轉到靜止角時凸輪會有一個自鎖的功能，電機帶動分割器的入力軸旋轉一圈，出力軸完成一個旋轉和靜止的節拍，所以凸輪分割器是沒有累計誤差的，只有定位誤差，而且這個誤差是不變的，比如如果一臺分割器上面負載的轉盤直徑是1米，8工位，工位1旋轉到工位2轉動到位，停止后，工位誤差往左偏移了0.07MM,那么工位2旋轉到工位3停止后，它也是往左偏移了0.07MM.這個偏移的位置是固定的，除非凸輪出現磨損，有間隙，否則位置是不變的，所以針對這個情況對于一些轉盤非常大，定位要求非常高的客戶，在設備設計時，可以設計成轉盤上的夾具，或者工作站可以微調，1米的轉盤定位誤差是往左偏移了0.07MM ,那么對應的夾具也可以往左移動0.07MM,只要凸輪不磨損，這個位置是一直可以保證不變.

   三福士生產的凸輪分割器標準精度為正負30秒，個別要求高者可達15秒，凸輪分割器在使用過程中對應容易卡料，或者有外力對轉盤有很大的沖擊力的設備，建議加保護裝置或者支撐，以保護凸輪分割器的軸承和滾子不易變形.
