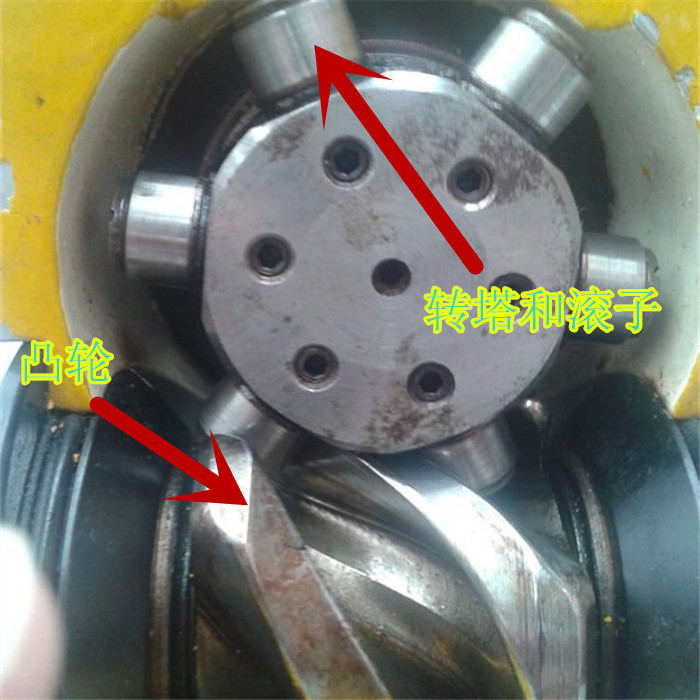

凸輪分割器如何控制在使用凸輪分割器中很多工程師和電氣技術人員經常會問三福士技術人員這樣的問題，在解答這個問題的時候需要大家先了解一下凸輪分割器的工作原理，凸輪分割器是一種機械式的分度幾機構由分度的凸輪和出力軸2大部分組成，其工作原理是由電機帶動凸輪分割器出力軸旋轉一圈，輸出軸分度一個工位，完成一個動和停的動作。分割器凸輪有一個運動曲線和靜止曲線，就是我們說的驅動角和靜止角，單電機帶動分割器入力帶動凸輪旋轉到驅動角的時候出力軸開始分度旋轉，轉到靜止角的時候出力軸靜止，驅動角有90度.120度，180度，210度，240度，270度，300度,比如選的凸輪分割器驅動角是180度，那么靜止角度也是180度 他們的總和是360.
舉例：180度，表示驅動角是180度，靜止角是180度，它們的總和是360度。180度：180度等于1：1，比如8工位工位1旋轉到工位2旋轉時間是1秒，選180度驅動角，由于動停比是1:1，那停止時間也是1秒，轉動1秒停止1秒，如果轉動時間是2秒，那停止時間也是2秒. 如果選120度驅動角，120動停比是1:2，如果旋轉時間1秒那停止時間是2秒.
不過在自動化轉盤設備中一般設備停止時間都比較長，比如一臺設備8工位，要求工位1旋轉到工位2旋轉時間是1秒，停止時間是8秒，或者10秒等，停止時間不確定的情況下怎么辦呢，因?yàn)椴还苓x哪個驅動角停止時間都不可能停8秒，這樣的情況下一般是控制電機，在停止分割器位置的時候（靜止角）斷電讓電機停下來，這種一般選擇比較大的驅動角，比如270度，因?yàn)轵?qū)動角越大運行越平穩。驅動角是270度，那停止角就是90度，動停比是3:1，比如：要求在工位1旋轉到工位2旋轉時間是1秒，停止時間是8秒，選擇270度驅動角旋轉時間1秒 停止時間0.33秒，在停止角也是就停0.33秒的時間內控制電機斷電，停8秒的時間，等設備加工完成后給電機供電，這樣循環使用。目前市場上8成的設備都這樣使用.

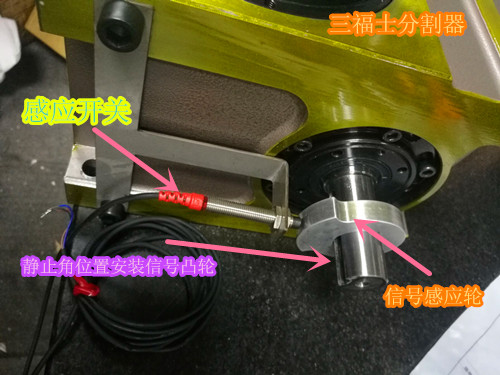

很多第一次使用分割器的朋友或著會問，如何保證讓電機斷電的時候是停在停止角呢？這個需要了解下分割器的使用和結構原理，簡單的說，凸輪分割器是一純機械性的結構，由電機帶動，其工作原理是電機帶動分割器的入力軸旋轉一圈，分割器完成一次分度，比如8工位，電機帶動分割器入力軸旋轉一圈，轉盤旋轉8分之一工位，也就是旋轉一個工位。電機帶動分割器入力軸旋轉到分割器驅動角時轉盤分度，轉到停止角時轉盤靜止.為了更好的找到停止位置讓電機能在停止角停下來，可以在分割器另一邊軸上面固定個信號感應片，如圖：
對于電機的可以選擇調速電機，步進，伺服，三相異步，等等。由于電機只是起一個帶動作用，精度其實是由凸輪分割器保證的，所以對于控制電機的選擇很多，對于一些要頻繁啟停電機來控制分割器的，建議電機可以帶剎車，當然了這種的剎車電機質量必須要好，由于啟停比較頻繁。作為設備的核心部件建議工程師在選擇的時候選擇一些有知名度的品牌，更多關于凸輪分割器如何控制，選型配套電機等問題可以咨詢?nèi)Ｊ客馆喎指钇骷夹g(shù)人員，或者查看公司官網上面的一些實用案例和技術文章網址：http://mil-world.cn
