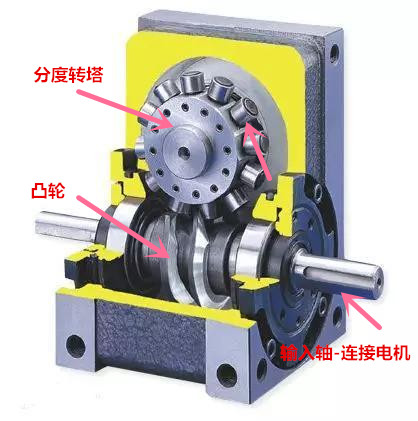

凸輪分割器結構圖，分割器內部是一種什么結構，渦輪蝸桿還？很多初次使用的客戶經常問三福士技術人員這樣的問題，其實凸輪分割器是一種凸輪式機械分度機構，由凸輪和分度轉塔2大部分組成，是一種精密的凸輪分度機構，由于凸輪的曲線是由一個運動的曲線和一個靜止的曲線組成，所以在分度中是沒有累計誤差的。

       電機連接輸入軸旋轉，輸入軸中心固定凸輪，凸輪根據(jù)設備不同的工位和間歇比例生產，凸輪加工成一定的凸輪曲線，一個運動曲線（驅動角），一個靜止曲線（停止角），他們的總和是360度也就是輸入軸轉動一圈，在看分割器內部剖圖的時候首先了解下分割器的一些基本情況，（首先分割器的工位基本上都是固定的，也就是說如果設備是4工位那么定制的時候就做成4工工位，如果要定制的4工位變8工位，是無法改變的，除非是定制成360度任意分度的，用伺服電機驅動，這種是少數(shù)設備使用），16工位以內的凸輪分割器，都是輸入軸旋轉一圈，輸出軸也就是轉盤走一個工位，當電機帶動分割器輸入軸旋轉時，固定在輸入軸上的凸輪同步旋轉，凸輪曲線和轉塔上的滾子接觸滾動，帶動輸出轉塔運動，當電機帶動輸入軸的凸輪轉動到凸輪運動曲線（也就是驅動角的時候）分割器的轉塔也同步旋轉，這個時候轉盤也開始同步旋轉，電機帶動輸入軸上的凸輪轉動到靜止角的時候，轉塔上的滾子滾動，但是轉塔固定不動，這個時候分割器是自鎖的，也就是說電機帶動分割器的輸入軸旋轉一圈，也就是360度，分割器完成一個間歇的運動節(jié)拍，具體凸輪分割器驅動角的選擇和凸輪分割器內部剖圖工作視頻可在我公司官網(wǎng)查看。
