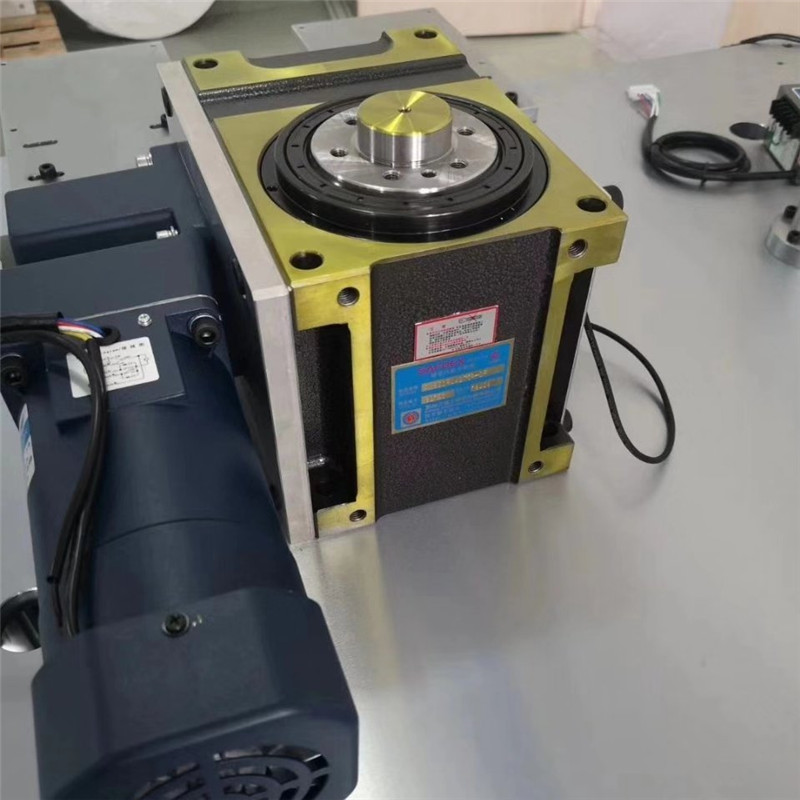

對于很多初次使用凸輪分割器的廠商，在分割器安裝調試時，會出現比如安裝后轉盤位置和工作站不對應，運行時工位跑偏等情況，很多人以為是分割器分割器有間隙或者出廠時沒有調整好，其實這個基本上都是安裝轉盤的時候沒有在分割器的停止位置安裝，也就是分割器的原點位安裝。

 凸輪分割器的凸輪有一個運動的曲線我們稱之為驅動角，有一個靜止的曲線我們稱位靜止角，它們加在一起的總和是360度，也就是電機帶動分割器入力軸轉一圈，輸出面走一個工位，當電機帶動輸入軸轉動到凸輪驅動角的時候，輸出軸同步開始旋轉，轉動到靜止角時，輸出軸是靜止的，如此循序.如果是在驅動角的位置安裝轉盤，電機是通電的情況下，或者是電機未帶制動的情況下，轉盤式是可以晃動的，但是當轉動到分割器靜止角的時候，轉盤是鎖住的，所以我們在安裝分割器的轉盤時，一點要先把分割器調整到靜止角的狀態，也就是原點位置，在來安裝轉盤，對應好工位。

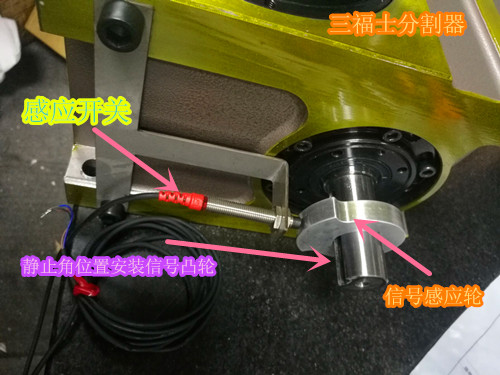

  如何找到分割器的原點位置呢？正常我們在客戶設計初期會提供三福士凸輪分割器的3D和2維圖紙，所提供的圖紙分割器的狀態就是在停止位，可以參考圖紙查看，如果是實物可以轉動分割器輸入軸，當轉動到輸入軸旋轉輸出端靜止時這個位置就是在靜止角上，轉盤和信號感應輪都應該要在靜止角來安裝.
