凸輪分割器如何使用？凸輪分割器靠什么控制角度呢，分割器是一種機械式的結構，廣泛應用在多工位轉盤式或者間隙式設備等場合，如多工位組裝機，鉚接設備，灌裝，焊接等場合，其工作原理比較簡單，正常工位是定制的也就是說設要求幾個工位，那么在選擇凸輪分割器的時候就定制成幾個工位，工位是固定不可更改，比如要求設計一臺組裝設備，設時選擇的是6工位，那么定制分割器的時候就選擇6工位，其使用原理是電機帶動分割器輸入軸旋轉一圈，分割器分度一個工位，比如6工位就分度6分之一，在分度過程中，電機帶動分割器入力軸旋轉到分割器凸輪驅動角時輸出軸也就是安裝法蘭面開始旋轉，轉動到靜止角時，輸出軸是靜止的，也就是說電機帶動分割器的輸入軸旋轉一圈，出力軸有完成有個動與停的動作，他們的總和是360度.

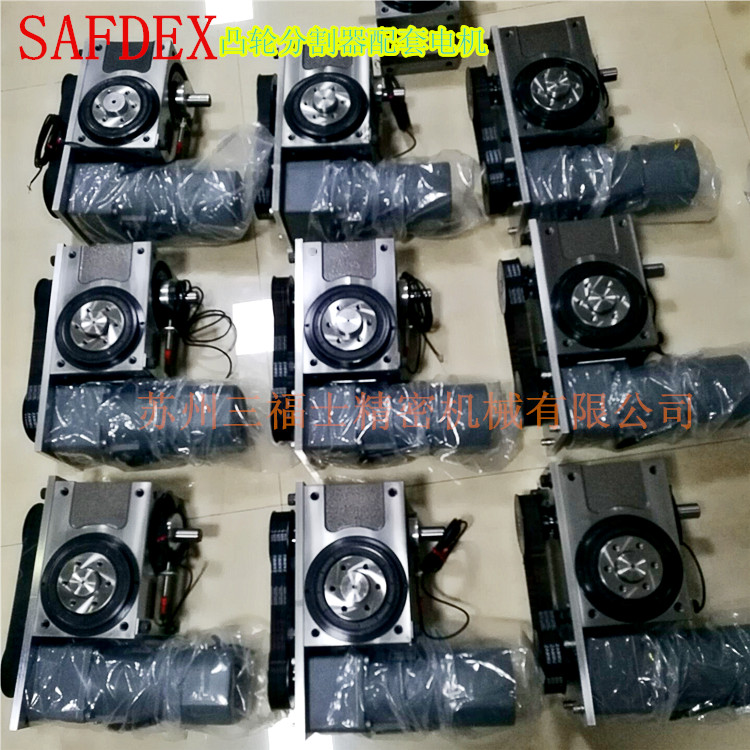

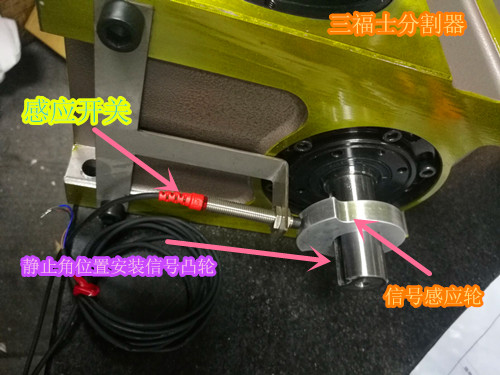

   很多人會問用什么電機好呢，凸輪分割器常用的電機一般為減速電機，個別也用步進和伺服電機，分割器對電機要求不高，因?yàn)殡姍C(jī)只是起一個帶動的作用，精度完全靠分割器決定，對于轉位時間過快轉盤大的項目，配套分割器電機時采用帶剎車的電機，避免因?yàn)閼T性太大沖過分割器的停止位，造成分割器定位不準的情況出現，對于電機頻繁啟停的設備在選擇驅動角時選擇270度，停止角選擇90度，在分割器停止位上做一個信號感應，已方便控制電機和別的機構.如圖下.
