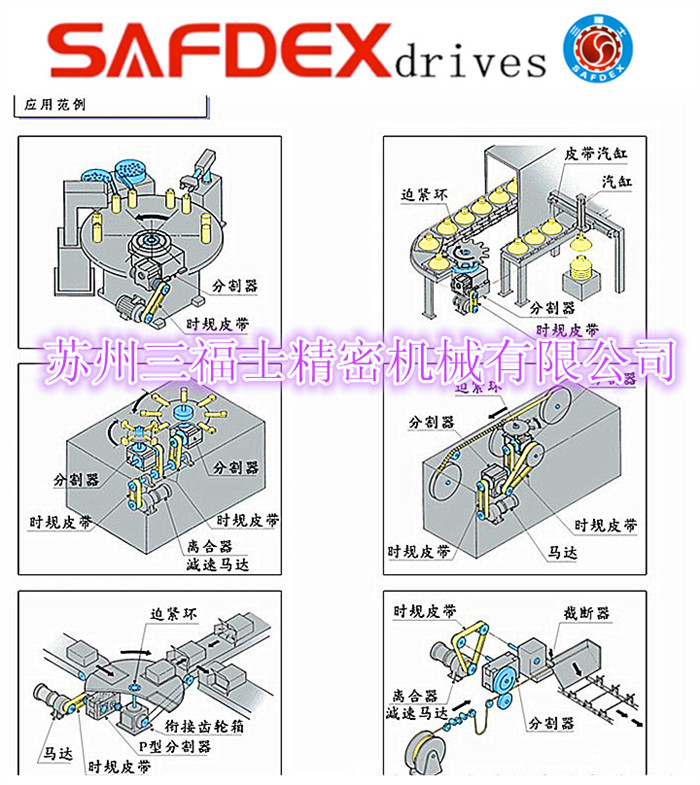

凸輪分割器的結構原理其實比較簡單，主要由入力軸，凸輪，轉塔和滾子幾個大部件組成，具有分度均勻精度高，負載大等特性，廣泛應用在自動化行業多工位間歇運動場合

   凸輪分割器其結構設計是，安裝在入力軸中的Cam轉位凸輪與固定在出力軸的出力轉塔連接，如圖所示，以徑向嵌入在出力轉塔圓周表面的凸輪滾子，與凸輪的錐度支撐肋在它們相應的斜面作線性接觸。
2、 當入力軸旋轉時，凸輪滾子按照設定的位移曲線旋轉出力轉塔，而同時又沿肋的斜面滾動。在肋與凸輪的端面平衡區域里，即在靜態范圍內，滾子接通其軸，但出力轉塔本身并不旋轉。
3、 錐度支撐肋通與兩個或三個凸輪滾子接觸，以便入力軸的旋轉可均勻地傳遞到出力軸。
4、 如果錐度支撐肋的凸輪表面和凸輪滾子之間有不滑順情況，則會損害到分割器。
5、 通過旋轉支撐入力軸的偏心軸承座，可調整入力軸和出力軸之間的距離，能完全排除不滑順的現象。換句話來說，通過調整軸之間的距離可消除旋轉不順暢的現象?？赏ㄟ^調整預壓負荷來接近凸輪的彈性區，從而加強分割區的剛性。
6、 其結構和功能cam轉位凸輪和凸輪滾子相結合的最佳性能，能進行高速操作.
