凸輪分割器在使用中如何選型，選擇型號有什么技巧呢，以轉盤式多工位分割器為例子，凸輪分割器選型需要提供一些參數給分割器廠家計算扭力，節后計算的數據參考分割器選型目錄的扭力表來選出具體的型號，具體需提供的參數有：工位數 轉盤直徑 材質 轉盤加工夾具的重量，轉速（工位1旋轉到工位2旋轉的時間，轉到工位后停下來加工的時間），工位上是否有沖壓鉚接等動作等等.

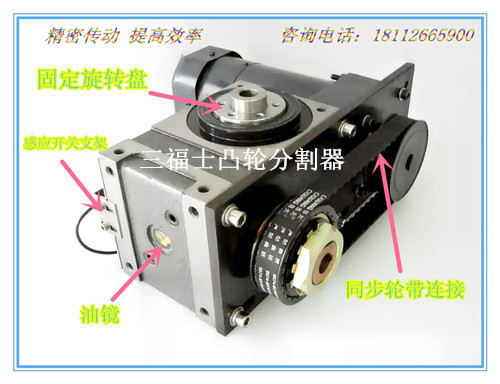

1、凸輪分割器是一種純機械的間歇分度機構，其分度原理是通過凸輪錐度曲線和出力轉塔的滾子無間隙搭配從而實現啟動和停止，由此而實現精確的間歇分度定位。
3、圓盤直徑：300mm，厚度20mm，材質：鋁6061，密度：2.75 單個夾具：0.5kg，單個工件：0.5kg，A-----B旋轉時間1秒，停止加工時間：2秒，圓盤無支持，夾具中心距離：280mm。
4、通過上面的計算程序，我們可以看出分割器在以上的機械數據中所需求的實際為0.9743kg.m，但是這并不是說就有了安全的動態扭矩，因此我們?cè)谠械幕A(chǔ)上提升了1.5倍的安全負載扭矩，所以在實際需求的動態扭矩為：1.462kg.m，電機馬力：0.111kw，市場上沒有0.111KW的電機，因此我們可以選擇120kw的剎車電機。
5、通過上面的分割器扭矩表我們可以看出需求工位是四工位，需求驅動角度為120度，那么在我們的扭矩表中只有180和270度的驅動角，因此我們可以選擇180度或者270度的驅動角，結合分割器停止加工時間為2秒，為了便于工控和圓盤的停止穩定性我們選擇270度作為我們的需求角度，那么已知A-B的轉位時間是1秒，因此分割器的入力軸轉速=60轉/分鐘，所以我們對照60-100轉/分鐘的動態扭矩，我們?cè)谟?jì)算程序中得出的動態結果是：1.462kg.m，因此我選擇與它相近的數值，從扭矩表中我們看到60DF在270度驅動角，100轉/分鐘的情況下其安全扭矩為：1.54kg.m，因此我們可以選擇使用：RU60DF-04-270-2R-S3-VW-1的凸輪分割器作為我們的機械間歇傳動裝置。電機馬力120W，已知轉速為60轉/分鐘，依據微型調速電機理論轉速1350轉/分鐘，那么我們可以用：1350÷60=22.5，在微型減速機的減速表里沒有22.5的減速比，因此我們選擇最相近的：1：20的減速比來滿足我們對轉速的需求。
凸輪分割器在選型過程中切勿預估型號，所提供的參數必須要和實際設計的參數基本一樣，特別是轉數和轉盤的直徑，比如我們之前所接觸的個別客戶選型的時候提供的參數轉盤直徑 600 ，但是實際用的轉盤是1米，或者選型的時候提供旋轉一個工位旋轉時間是1秒，但是實際使用的旋轉時間是0.3秒等等，這種情況很容易照成所選的型號太小，扭力不夠出現轉盤旋轉時候抖動，電機不夠力，等情況.更多關于凸輪分割器選型可以咨詢?nèi)Ｊ烤軝C(jī)械技術人員。
