凸輪分割器如何選型？在設計多工位轉盤自動化設備的時候如何選擇適合自己設備的凸輪分割器？分割器規格那么多選哪一個型號比較好？三福士凸輪分割器技術人員經常會遇到使用分割器的設計人員問以上問題，下面三福士小編給大家介紹下：在選擇凸輪分割器的時候需要知道設備在設計時候的一些具體參數，1，工位數（工位一般是固定的，比如要求2工位就做一個2工位，6工位就做一個6工位的），2：轉盤直徑，材質，厚度，工位上夾具和工件的重量（根據這些參數計算轉盤的重量），3：入力軸一分鐘的轉速（工位1旋轉到工位2旋轉的時間，轉到工位后停下來加工的時間，4：工位上是否有沖壓，鉚接等動作，根據以上基本數據來計算動扭力，最后參考分割器扭力表來選出分割器具體型號，下面以轉盤式8工位來參考案例計算：

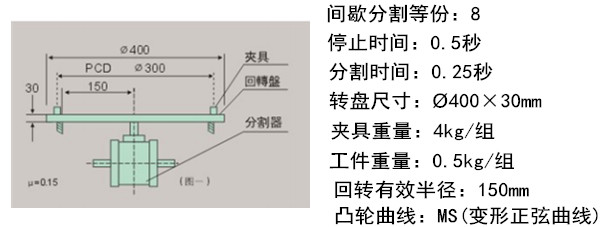

選用適當大小及規格之間歇分割器及所需動力之馬達，請依據下列之計算，參考圖一所示的設計資料：

解答如下：

1-1 間歇分割定位等份：S=8

1-2 轉位角度θ=360°×0.25/（0.25+0.5）=360°×1/3=120°

1-3 入力軸之回轉數：N=60/t1×θ/360=60/0.25×120/360=80rpm

1-4 凸輪曲線是變形正弦曲線，因此Vm=1.76，Am=5.53，Qm=0.987

1-5 負載安全系數fe=1.8

1-6 摩擦系數μ=0.2

(1)慣性扭力：Ti

（a）轉盤重量：W1，夾具重量：W2,工件重量：W3，則：

    W1=л×202×3×7.85×1/1000=29.59Kg

    W2=4×8=32Kg

    W3=0.5×8=4Kg

（b）回轉盤慣性矩：I1，夾具慣性矩：I2，工件慣性矩：I3，各為：

    I1=W1R12/2G=29.59×0.22/2×9.8=0.060kgf.m.s2

    I2=W2R22/G=32×0.152/9.8=0.0735kgf.m.s2

    I3=W3R32/G=4×0.152/9.8=0.00992kgf.m.s2

（c）總慣性矩：I

    I=I1+I2+I3=0.060+0.0735+0.0092=0.1427kgf.m.s2

    因為是單道程，m=I

    Ti=226.2Am×I.N2/S(θ/m)2=226.2×5.53×0.1427×802/8×1202=9.916kgf.m

(2)摩擦扭矩：Tf

    Tf=μ.W.R=0.2×(29.59+32+4)×0.15=1.968kgf.m

(3)工作扭矩：Tw

    在間歇分割時沒有作功，因此Tw=0

(4)以上總負載扭矩：Tt

    Tt=Ti+Tf+Tw=9.916+1.9968+0=11.884kgf.m

    實際負載扭矩：

    Te=Tt.fe=11.884×1.8=21.391kgf.m

    入力軸扭矩：Tc，注：入力軸起動負載扭矩視為0，因此Tca=0

Tc=360/θ.S×Qm×Te=360/(120×8)×0.987×21.391=7.917kgf.m

    計算所需之馬力，假設馬達的效率為60%，則：

    P=Tc×N×9.8/9550×0.6=7.917×80×9.8/9550×0.6=1.083kw

  事實上，以上所計算之值為起動時之較大馬力，而連續傳動所需之馬力：

    Pa=P×1/2=1.083×1/2=0.542kw

(5)選擇適用之間歇分割器

  根據以上所計算之資料以及入力軸之轉數80rpm來選擇，請參考說明書上所記載，凡是出力軸扭矩高于以上所計算之Te值者均可選用。因為Te=21.391kgf.m，所以通過查詢力矩表得知應該采用RU-110DF。

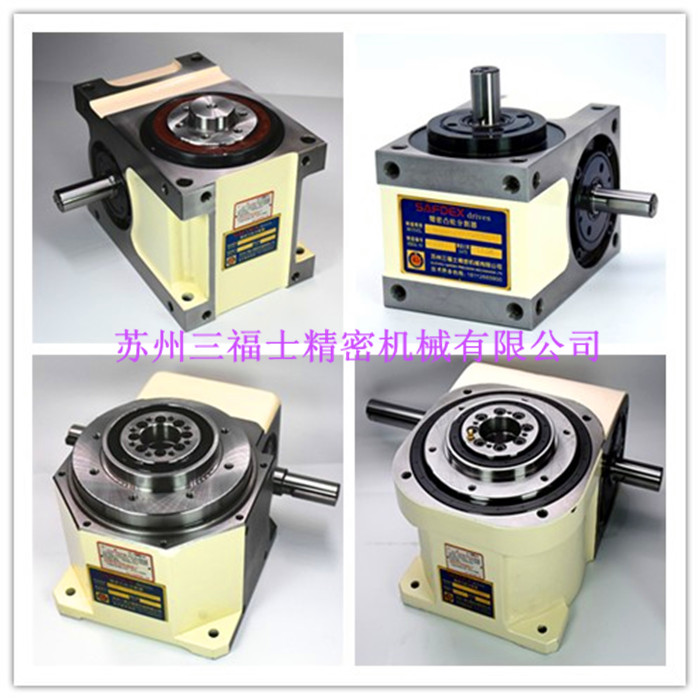

  凸輪分割器有DF凸緣型（經濟型分割器，主要用在轉盤式自動化設備上，目前市場上7成都是這種），DA,DT平臺桌桌面型（輸出安裝法蘭面大，中空可過管電線等，中空邊有一凸起小法蘭此小法蘭為靜止，在其上可以固定一個靜止盤），DS心軸型（輸出短為軸輸出，一般用于聯軸器或者同步帶輪，流水線等場合），具體關于凸輪分割器選型可咨詢?nèi)Ｊ客馆喎指钇骷夹g人員：選型案例官網：http://mil-world.cn
